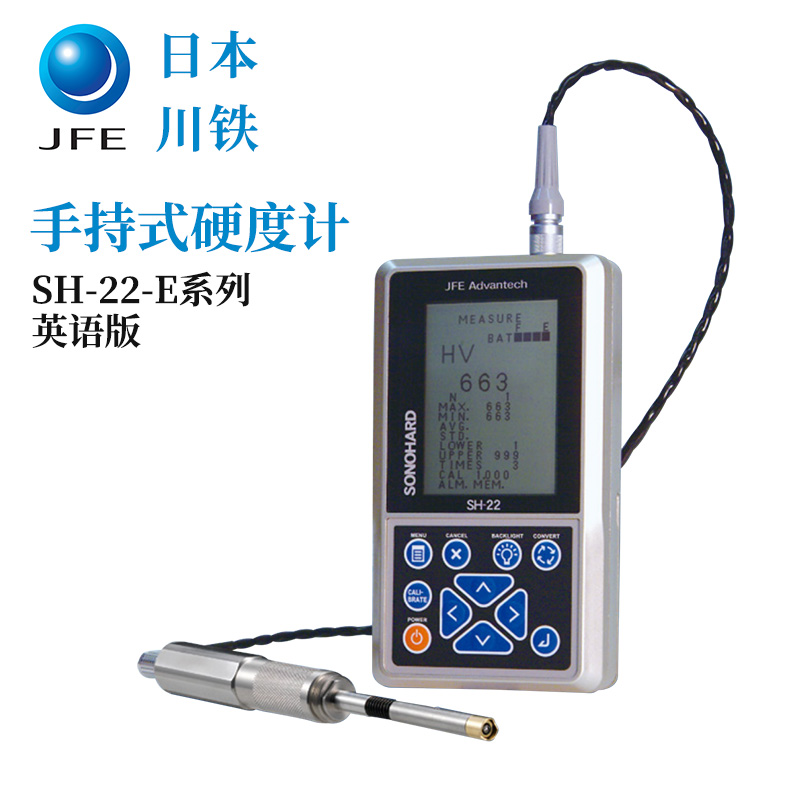

日本川铁/JFE SH-22A-E1 超声波硬度计

日本川铁/JFE SH-22A-E1 超声波硬度计

详细信息

品牌：JFE（日本川铁）	型号：SH-22-E1	加工定制：否
测量范围：10N	产品类型：超声波	试验力：参考参数 N
允许最大高度：参考参数 mm	重量：参考参数 kg

SH-22参数

機種	SH-22-S004	SH-22-J1/E1	SH-22-J2/E2	SH-22-J4/E4
荷重	1N (約0.1kgf)	10N (約1kgf)	20N (約2kgf)	40N (約4kgf)
参考用途	プレス成型品グラビア印刷ロール（クロムメッキ）	クランクシャフトカムシャフトギア、小物完成部品狭所?ベアリング? 窒化処理品	クランクシャフトカムシャフト一般熱処理部品浸炭処理品	比較的粗いクランクシャフト比較的粗いカムシャフト比較的粗い面溶接部?鍛造品主にインライン用

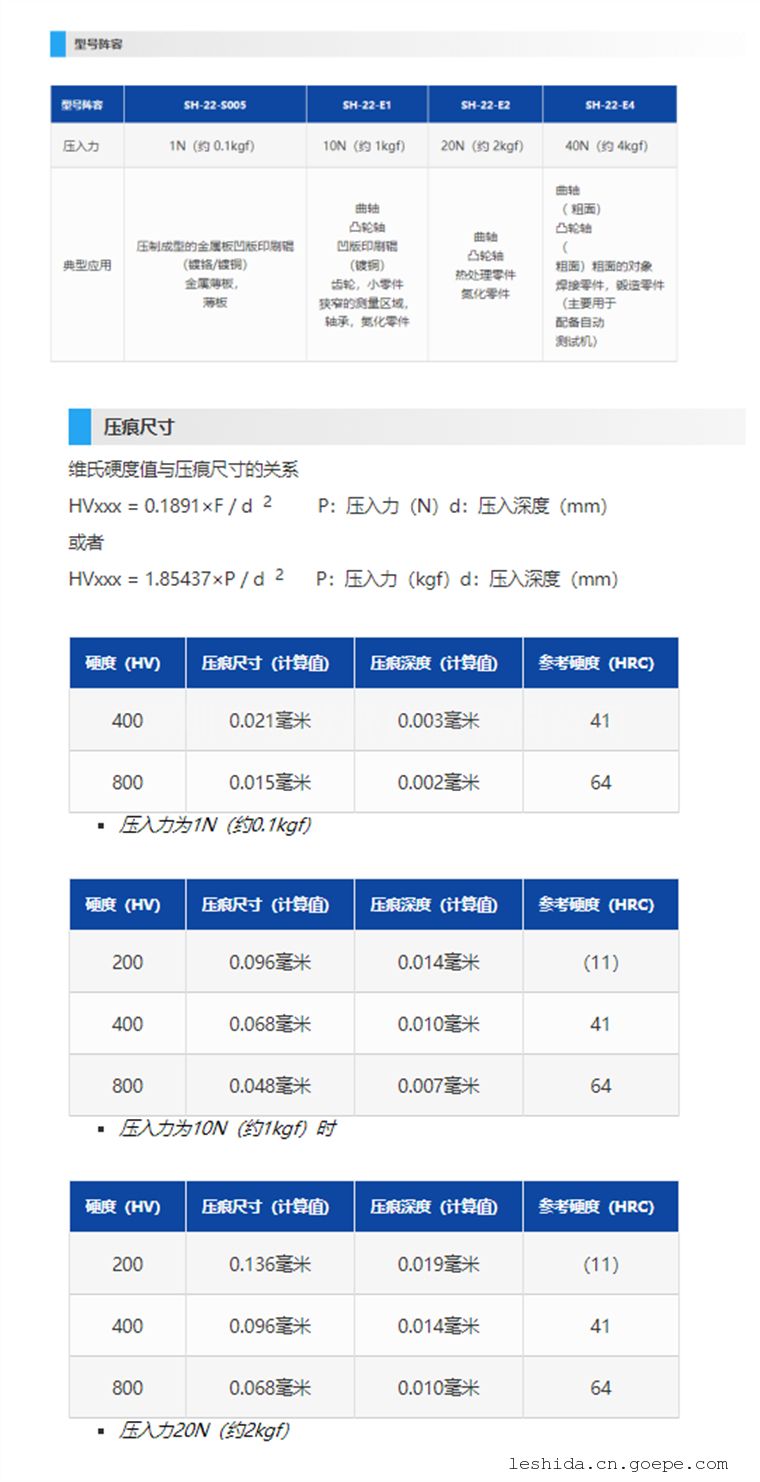

圧痕の大きさ

圧痕の大きさと硬さ（HV）

ビッカース硬さ=0.1891×F/d2 F：試験力（N）、d：圧痕の対角線長さ（mm）
又は
ビッカース硬さ=1.85437×P/d2 P：試験力（kgf）、d：圧痕の対角線長さ（mm）

1N（約0.1kgf）の場合

硬さ(HV)	圧痕の大きさ（計算値）	圧痕の深さ（計算値）	参考硬さ（HRC）
400	0.021mm	0.003mm	41
800	0.015mm	0.002mm	64

10N（約1kgf）の場合

硬さ(HV)	圧痕の大きさ（計算値）	圧痕の深さ（計算値）	参考硬さ（HRC）
200	0.096mm	0.014mm	（11）
400	0.068mm	0.010mm	41
800	0.048mm	0.007mm	64

20N（約2kgf）の場合

硬さ(HV)	圧痕の大きさ（計算値）	圧痕の深さ（計算値）	参考硬さ（HRC）
200	0.136mm	0.019mm	（11）
400	0.096mm	0.014mm	41
800	0.068mm	0.010mm	64

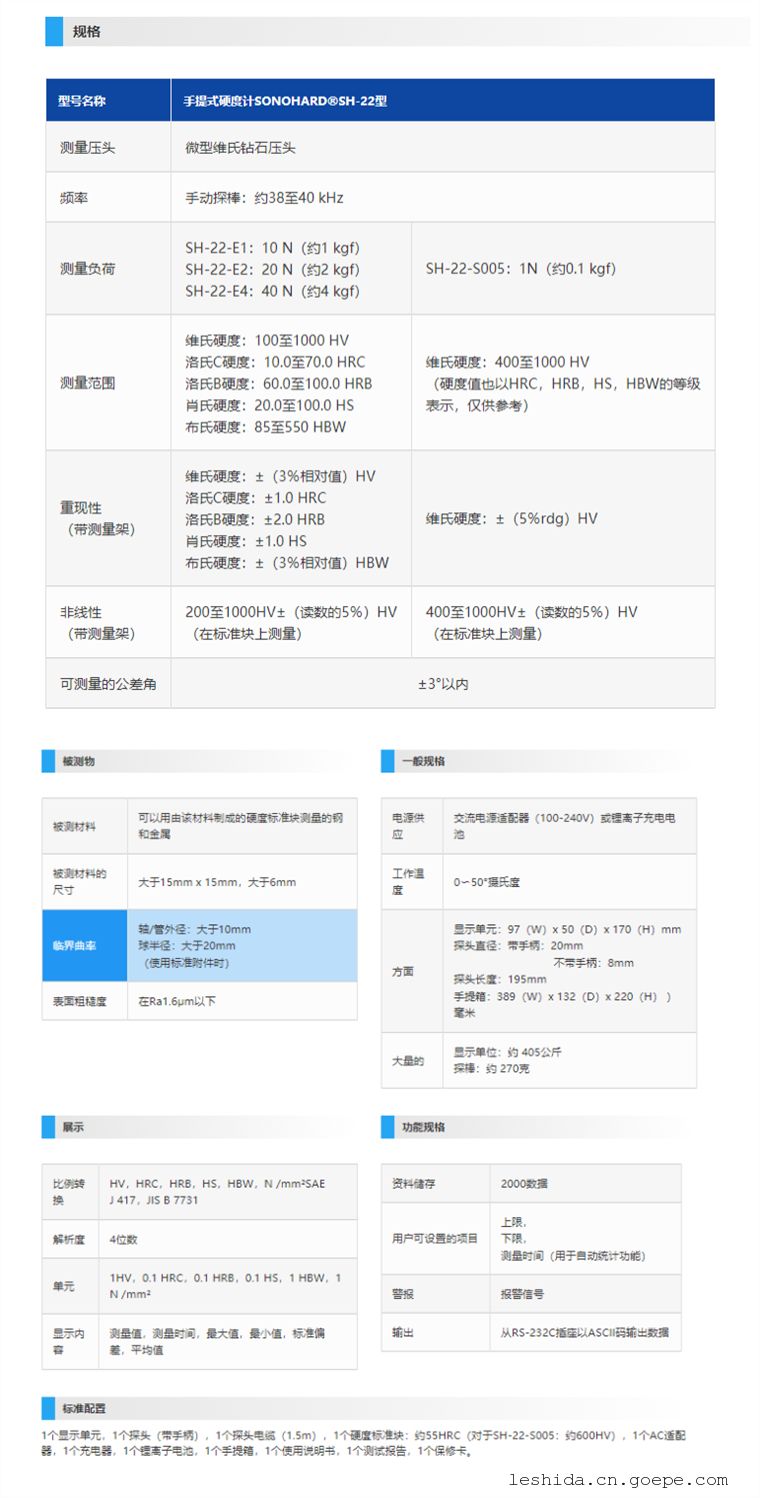

仕様

硬さ計測部

型式名称	ハンディー硬さ計 SONOHARD® SH-22型
測定圧子	マイクロビッカース?ダイヤモンド圧子
周波数	手動プローブ：約38～40kHz
測定荷重	SH-22-J1/E1：10N（約1kgf） SH-22-J2/E2：20N（約2kgf） SH-22-J4/E4：40N（約4kgf）	SH-22-S004：1N（約0.1kgf）
測定範囲	ビッカース硬さ： 100～1000HV ロックウェルC硬さ： 10.0～70.0HRC ロックウェルB硬さ： 60.0～100.0HRB ショア硬さ： 20.0～100.0HS ブリネル硬さ： 85～550HBW	ビッカース硬さ：400～1000HV 上記範囲外の硬さを測定する場合はご相談ください。 ※ビッカース硬さ以外にも換算できます。
再現性 (測定スタンド使用時)	ビッカース硬さ： ±(3％rdg) HV ロックウェルC硬さ： ±1.0HRC ロックウェルB硬さ： ±2.0HRB ショア硬さ： ±1.0HS ブリネル硬さ： ±(3％rdg) HBW	ビッカース硬さ：±（5%rdg）HV
非直線性	200～1000HVの範囲で、硬さ基準片の±5％rdg (測定スタンド使用時)	400～1000HVの範囲で、硬さ基準片の±5％rdg (測定スタンド使用時)
測定可能許容角度	±3°以内	±3°以内

計測対象物

被測定材	鋼を主とし、その他金属は硬さが判っている被測定材の基準片との校正により測定可能
被測定材のサイズ	15mm×15mm以上、厚さ6mm以上 ※SH-22-S004の場合はご相談ください
限界曲率	軸径：Φ10mm以上　　球面：半径20mm以上 (標準アタッチメント使用時)
表面粗さ	Ra1.6μm以下

表示部

換算	HV、HRC、HRB、HS、HBW、N/mm2 SAE J417、JIS B 7731に準拠
測定値の表示	デジタル表示（４桁）
デジタル表示単位	1HV、0.1HRC、0.1HRB、0.1HS、1HBW、1N/mm2
表示内容	測定値、測定回数、大値、小値、標準偏差、平均値

一般仕様

電源	ACアダプター100V　またはリチウムイオン充電池
許容環境温度	0～50℃
寸法	表示ユニット：97mm(W)×170mm(H)×50mm(D) プローブ直径：グリップ有り：20mm グリップ無し：8mm プローブ全長：195mm キャリングケース：389mm(W)×132mm(H)×200mm(D) （取手、足含まず）
質量	表示ユニット：約405g（電池込）プローブ：約270g（ケーブル含まず）

機能仕様

データメモリー数	2,000点
設定機能	上限、下限、測定回数（1～99）
アラーム	アラーム信号（ブザー音）
出力	データ通信またはプリンター用（RS-232C）

標準機器構成

显示,意指(握法版),意指用(1.5米)、硬度标准片(55 hrc附近,
sh - 22 - s 004只有600 hv附近、ac适配器,充电器锂离子充电电池,キャリングケース,
使用说明书,检查成绩书各1个

日本川铁 SH-21 超声波硬度计
SH-21是一种便携式超声硬度计，用一个小巧的探头即可在现场快速、直观的显示硬度值。KAWATETSU ADVANTECH川铁公司在硬度计制造业已经积累了将近30年的宝贵经验。
特点
·只用几秒钟就可以完成测量——可以缩短测量时间
·压痕很小（约0.1mm2）——由于压痕不明显，可以用于完成成品的检查
·硬度测量值可以即时读出——测量一次就可以轻松取得测量值
·附带拉力强度（N/mm2）换算功能——通过拉力强度可以换算出材料强度
·测量台（木质，铁制，树脂制，其它）对测量值没有影响——测量场所可以不受限制
·不受测量物内侧情况影响
·可以接受（财团）日本海事协会（NK）认证——通过公共机构的认证，可以提高信用度
·数据记忆量2000个——通过计算机数据传送软件(可选配件)进行数据管理
·校正值存储10个——免去每换一次工件就要校正的麻烦
·便携式，充电式*适合现场使用——室内外，铁塔，船舶，大型被测物，形状复杂的零件都可以直接测量
·测量方向可以全方向自由变化——上下左右不论哪个方向都可以不用补偿直接测量
·不需要定期更换零件，可削减经费——因为是静压式加压，所以没有短期内及每年需要更换的零件
·对淬火和退火的对象可以通过硬度来管理——修理后的工模等可以通过硬度来明确它的淬火，退火的情况
·可以输出到外部打印机（可选配件）上——在测量现场也能用打印机留下记录
·设定报警上下界限——可以用报警音发现超出规格范围的工件
·HV、HRC、HS和HB四种硬度制——可互相转换
·数字显示测量值、*大值、*小值、平均值、标准偏差和测量次
技术参数

测头	显微维氏钻石测头
测试负载和型号	1.约2Kgf（20N）	SH-21-E2
	1.约1Kgf（10N）	SH-21-E1
	3.约4Kgf（40N）手动探针特别型号	SH-21-E4
测量范围	1.洛氏硬度值	HRC 10-70
	2.维氏硬度值	HV 50-999
	3.肖氏硬度值	HS20.0-99.9
	4.布氏硬度值	HB 85-550
重复精度	HRC：±1.0HRC，HV：±（3%rdg）HV，HS：±1.0HS，HB：±（3%rdg）HB
可用测试材料	原则上以钢为准，如果有标准的硬度测试块校正，也可测量其它的金属
测量值显示	4位数字LCD显示，带EL背灯
数值记忆	2000个
显示单位	1HV，0.1HRC，0.1HS，1HB，1N/m㎡(张力)
输出	RS-232C接口
操作环境温度	0-50℃
电源	AC适配器（100-240V）或锂离子可充式电池
连续操作时长	5小时（有背光），8小时（无背光）
尺寸	显示部分：170（长）×97（宽）×50（高）	探针直径：40mm,长度：164mm
重量	显示部分：约400g（包括电池）	探针和连接线：约400g

标准配置
主机、探头、探头电缆、充电器/AC适配器、试块、操作手册、测试报告、手提箱
